タイワン・セミコンダクター社は、ウェアラブル機器やその他小型電子機器向けに超小型ESD保護デバイスを発表します。新製品TESDAxシリーズは、独自のクランピング技術を特長とし、信号ラインや電源ラインに対するESDおよび雷からの過電圧を抑制し保護対象製品を保護します。
今回の新製品は、ポータブル医療機器、スマートフォン、PDAなどの小型電子機器において、高感度な過電圧保護に最適な製品です。AEC-Q101認定を取得しているTESDAxシリーズは、IEC 61000-4-2 (ESD ±30kV 気中放電/接触放電)、IEC 61000-4-4 (EFT 40A)、IEC 61000-4-5 (雷サージ 5A) に対する堅牢な保護を提供します。パッケージは超小型パッケージを採用しており、基板の省スペース化に寄与します。
主な特長
- AEC-Q101準拠
- ESD保護性能：
IEC 61000-4-2 (ESD) ±30kV (気中放電)、±30kV (接触放電)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (雷サージ) 5A (8/20us) - 超小型パッケージによる基板の省スペース化に寄与

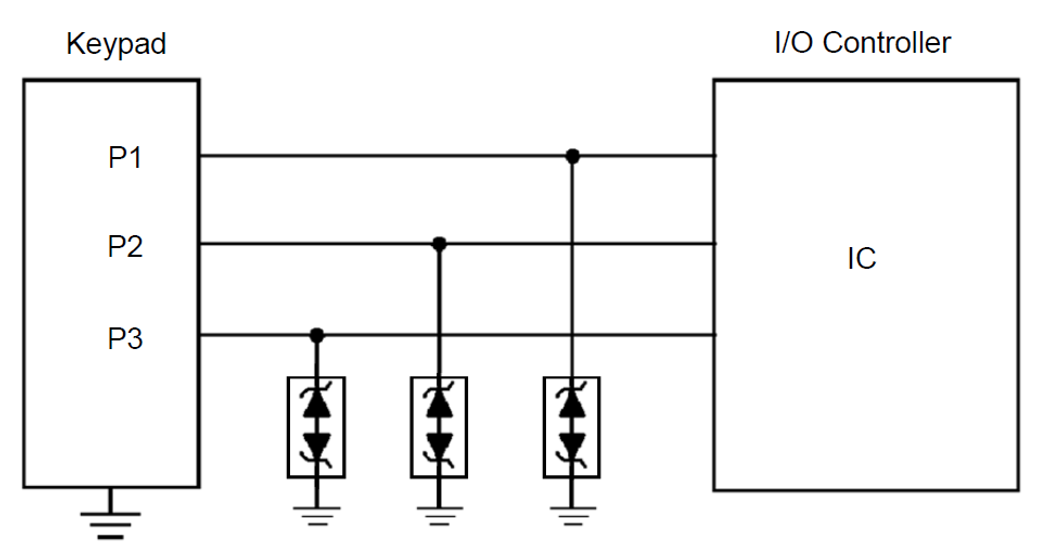

アプリケーション
- ポータブル医療機器
- スマートフォン
- PDA

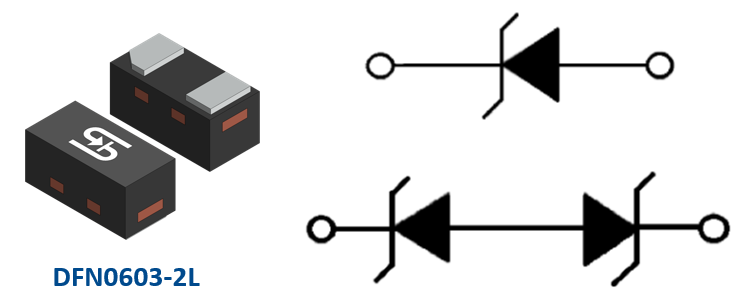

製品ポートフォリオ
| Part number | Package | Configuration | VWM (V) | CJ (pF) Max. | ESD robustness (IEC61000-4-2) (kV) | IPP at tp = 8/20μs (A) |
| TESDA5V0U40P1Q0 | DFN0603-2L | Uni-directional | 5 | 40 | 30 | 5 |
| TESDA5V0B20P1Q0 | Bi-directional | 20 | ||||
| TESDA6V0U40P1Q0 | Uni-directional | 6 | 40 | |||
| TESDA6V0B20P1Q0 | Bi-directional | 20 |
